Constater un problème, tout le monde sait faire. L’expliquer clairement ? C’est une autre histoire. Trop souvent, on saute aux conclusions sans creuser. Résultat : on traite les symptômes, jamais la racine.
Le diagramme d’Ishikawa sert à ça. Pas à décorer une présentation. À structurer une réflexion et à mettre à plat les causes possibles d’un dysfonctionnement, avec méthode. Et à embarquer l’équipe dans une vraie démarche de résolution — pas un brainstorming à la volée.
- Outil visuel d’analyse de problème : identifie les causes profondes, pas les symptômes.
- Créé par Ishikawa dans les années 60, utilisé dans tous les secteurs.
- Basé sur les 5M : Main-d’œuvre, Méthodes, Matériel, Milieu, Matières (+ Mesures/Management).
- Clé pour structurer une réflexion collective et lancer un plan d’action pertinent.
Un excellent point de départ pour passer d’un problème flou à des actions concrètes.
Utilisé en industrie, en gestion de projet, en service client ou en RH, c’est un outil simple, visuel, accessible. Encore faut-il savoir quand l’utiliser, comment le construire, et ce qu’on peut (vraiment) en tirer.
C’est ce qu’on vous montre ici.

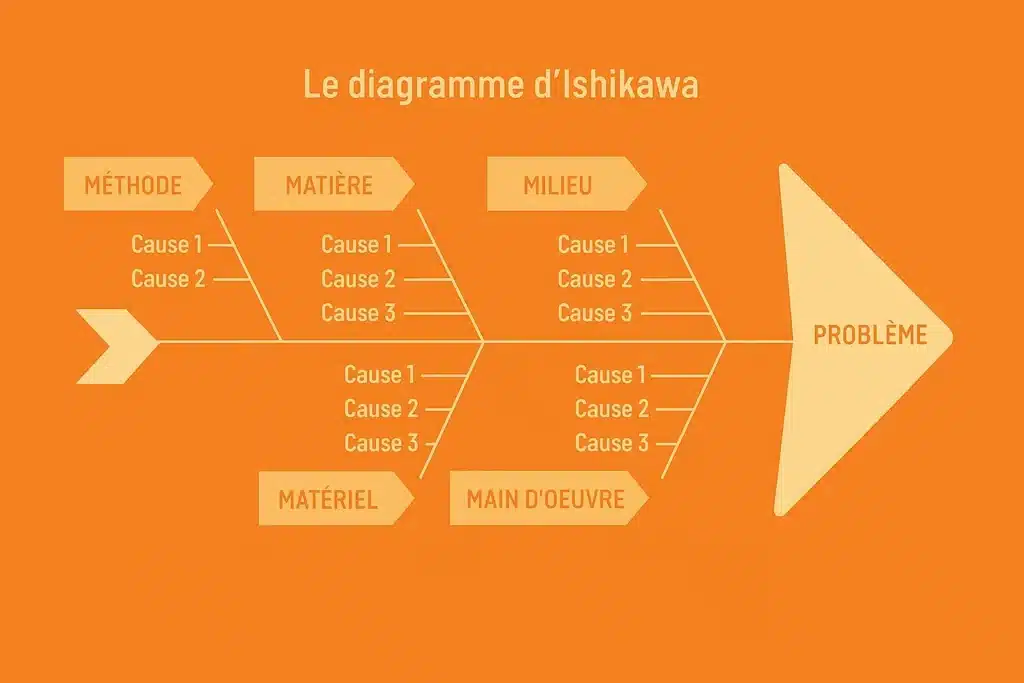

Qu’est-ce qu’un diagramme Ishikawa ?
Un problème ? Le diagramme Ishikawa aide à en comprendre les vraies causes. Pas les symptômes. Pas les hypothèses en l’air. Les causes concrètes.
Appelé aussi “diagramme de causes-effets”, il sert à cartographier toutes les origines possibles d’un dysfonctionnement. À gauche, les familles de causes. À droite, le problème. Et au centre, un travail d’enquête structuré, visuel, collectif.
Simple à construire, simple à lire, le diagramme Ishikawa permet de réfléchir à plusieurs, d’éviter les angles morts, et de prioriser ce qu’il faut vraiment traiter.
C’est une méthode d’analyse, pas de solution. Il ne vous dit pas quoi faire. Il vous aide à poser les bonnes questions.
Posez les bases avec notre guide complet pour structurer vos projets efficacement.
Origine et histoire du diagramme
Le diagramme est né au Japon, dans l’industrie. On le doit à Kaoru Ishikawa, ingénieur et professeur à l’université de Tokyo, dans les années 60.
Son objectif : aider les équipes à résoudre des problèmes qualité sur les lignes de production. Pas avec des rapports de 20 pages. Avec un visuel, clair, collaboratif.
Adopté par des entreprises comme Nissan, l’approche devient vite un classique du management de la qualité, jusqu’à s’imposer dans d’autres secteurs : services, santé, RH, logistique…
Autres noms et concepts associés
Le diagramme d’Ishikawa a plusieurs alias. Selon les contextes, vous l’entendrez sous ces noms :
- Diagramme causes-effets ;
- Diagramme en arêtes de poisson ;
- Diagramme des 5M ou 6M.
Ces “M”, ce sont les familles de causes : Main-d’œuvre, Méthodes, Matériel, Milieu, Matières, parfois Mesures ou Management. Certaines versions vont jusqu’à 8M (en ajoutant “Maintenance” ou “Moyens financiers”).
Peu importe la version : l’idée reste la même. Structurer la recherche des causes, pour éviter de traiter les mauvaises.
Ce guide vous aide à choisir la bonne méthode selon votre besoin.
À quoi sert le diagramme Ishikawa dans l’entreprise ?
Dans une entreprise, les symptômes sont souvent visibles : retards, erreurs, baisses de performance… Mais ce sont rarement les vraies causes. L’outil Ishikawa aide à remonter à la source. Il structure une réflexion collective, oblige à explorer toutes les pistes, et évite de tirer des conclusions hâtives.
Concrètement, le diagramme est utilisé pour :
- Analyser un dysfonctionnement en profondeur (qualité, process, logistique, etc.)
- Améliorer un processus en mettant à plat les irritants
- Renforcer la collaboration autour d’un problème partagé
- Appuyer un plan d’action clair et argumenté
- Documenter une analyse de causes dans un projet structuré
Il s’adapte à tous les contextes : services, industrie, tech, santé, retail. Peu importe le secteur, la méthode reste la même : simple, visuelle, collaborative.
Exemples de situations où l’utiliser
Le diagramme d’Ishikawa n’est pas réservé aux ingénieurs qualité ou aux usines de production. Il est redoutablement efficace dans des situations très concrètes — en voici la preuve.
| Problème à résoudre | Pourquoi utiliser Ishikawa ? |
| Chiffre d’affaires en baisse de 5 % | Identifier si le problème vient du pricing, de la cible, du tunnel de conversion ou de la concurrence |
| Cabinet médical en perte de patients (-25 %) | Explorer les causes : arrivée d’un concurrent, baisse de la qualité perçue, problèmes d’accueil ou de délais |

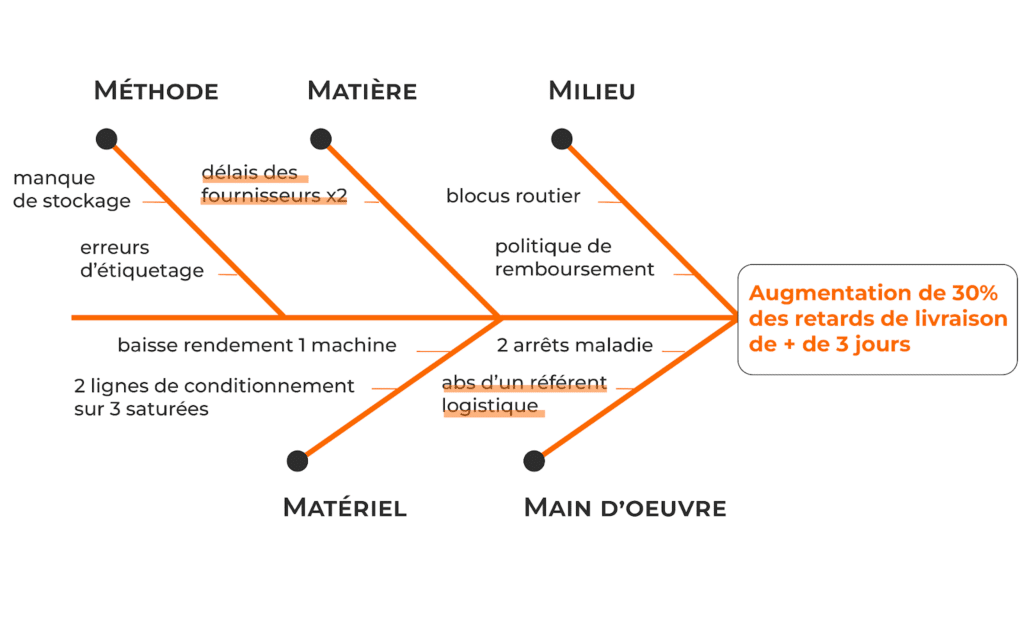

| Retards fréquents de livraison | Visualiser l’impact du manque de référent logistique, des délais fournisseurs ou d’un process de préparation mal calibré |
Dans tous ces cas, le diagramme agit comme un révélateur. Il transforme une intuition floue en une cartographie précise des causes potentielles — et oriente vers des actions ciblées.
Il faut un chef d’orchestre solide. Découvrez les missions clés d’un chef de projet en situation réelle.
Construire un diagramme Ishikawa : les 5 étapes clés
Un diagramme Ishikawa ne se résume pas à tracer des flèches sur un tableau. C’est une méthode rigoureuse, construite en plusieurs étapes, pour structurer une analyse collective et creuser jusqu’aux causes profondes. Voici comment procéder, de façon claire et actionnable.
1. Formuler le problème principal
Tout part d’un énoncé clair et factuel. Trop flou, et toute la suite perd en pertinence. Posez le problème de façon observable :
- « Chute de 8 % du chiffre d’affaires au T2 » ;
- « Retards récurrents sur les livraisons depuis mars » ;
- « Augmentation des arrêts maladie dans l’équipe tech » Ce problème devient la « tête » du poisson, au centre du diagramme.
Découvrez nos conseils pour structurer efficacement votre planning projet.
2. Décomposer par catégories : les 5M (ou 6M)
Les « arêtes » principales du diagramme reprennent les catégories de causes possibles. Classiquement, on utilise les 5M, parfois enrichis jusqu’à 9M selon les contextes.
| Catégorie | Ce qu’elle couvre | Exemple |
| Main-d’œuvre | Compétences, charge, motivation, formation | Turnover trop élevé, erreurs de saisie |
| Méthodes | Processus, organisation, documentation | Procédures floues, doublons |
| Matériel | Équipements, outils, technologie | Logiciel instable, imprimante hors service |
| Matières | Intrants, matières premières, consommables | Fournisseurs défaillants |
| Milieu | Environnement de travail, conditions extérieures | Bruit, température, pression du temps |
| Mesures (6e M) | Indicateurs, outils de suivi, métriques | KPIs mal définis, reporting absent |

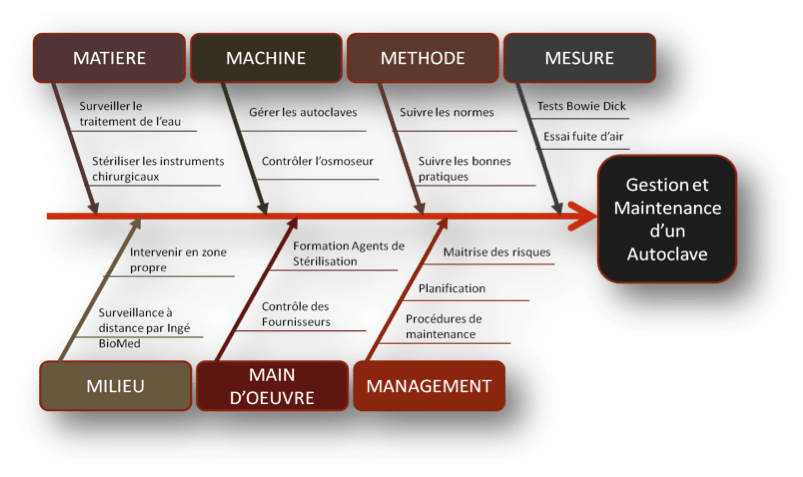

Des variantes incluent aussi : Management, Moyens financiers, Maintenance.
Voici l’essentiel de la gestion de projet agile pour structurer votre analyse autrement.
3. Brainstormer les causes secondaires
Chaque catégorie va accueillir des causes secondaires identifiées lors d’un travail collectif. Ici, on cherche sans filtrer : toutes les idées valables sont posées. Utilisez un mur de post-it, un tableau blanc ou une solution collaborative en ligne. L’objectif : faire émerger les causes réelles derrière les symptômes.
4. Hiérarchiser et valider les causes
Une fois la carte des causes dressée, on ne les traite pas toutes. Il faut hiérarchiser :
- Les plus probables ;
- Celles avec le plus fort impact ;
- Celles qui sont mesurables.
Pour affiner, utilisez une méthode comme les « 5 pourquoi » (enchaînement de questions jusqu’à la cause racine) ou une matrice d’impact.
Avantages et limites du diagramme Ishikawa
Avantages
-
Structuration visuelle claire des causes
-
Favorise l’intelligence collective
-
Outil simple, rapide à mettre en œuvre
-
Adaptable à tout type de secteur ou d’équipe
-
Permet de creuser au-delà des symptômes
Inconvénients
-
Ne fournit pas directement de solution
-
Peut devenir trop complexe si mal cadré
-
Nécessite un bon cadrage du problème en amont
-
Ne hiérarchise pas automatiquement les causes
-
Inefficace sans validation terrain des hypothèses
Le diagramme Ishikawa n’est pas une baguette magique. C’est un outil d’analyse, pas de solution. Il ne règle pas les problèmes, mais il permet de les comprendre. Et c’est souvent ce qui manque.
Bien utilisé, il ouvre des pistes. Mal utilisé, il devient une simple formalité. Voici ce qu’il apporte… et ce qu’il ne fera jamais à votre place.
Ce n’est pas une méthode de reporting ni un diagnostic automatisé. C’est une méthode de questionnement. Une invitation à prendre du recul. À investiguer plutôt qu’interpréter. Et à remettre à plat ce qu’on croyait déjà acquis.
Erreurs fréquentes à éviter avec le diagramme Ishikawa
Il ne suffit pas de tracer des arêtes pour comprendre un problème. Encore faut-il poser les bonnes questions, impliquer les bonnes personnes, et ne pas tomber dans les pièges classiques.
Voici les erreurs qu’on voit (trop) souvent — et comment les éviter :
- Formuler un problème trop vague. Sans formulation précise, vous partez dans toutes les directions. “Baisse de performance” ? Ok, mais sur quoi, quand, pour qui ?
- Sauter trop vite à la solution. Le diagramme sert à explorer, pas à décider. Laissez le temps à l’analyse avant de foncer dans un plan d’action.
- Oublier certaines catégories de causes. Si vous ne regardez que les méthodes ou le matériel, vous ratez souvent des leviers humains ou organisationnels. Les 5M (ou 6M) sont là pour ça.
- Confondre cause et conséquence. “Trop de retards clients” n’est pas une cause, c’est un effet. Creusez une couche plus bas à chaque fois.
- N’impliquer que des managers. Ce sont souvent les opérationnels qui détiennent les infos clés. Sans eux, le diagramme reste théorique.
- Multiplier les détails au lieu de prioriser. Trop de branches, trop de bruit : on ne sait plus où regarder. Allez à l’essentiel.
Comparer le diagramme Ishikawa avec d’autres méthodes
Le diagramme Ishikawa n’est pas une méthode isolée. Il s’inscrit dans un ensemble d’approches complémentaires, chacune ayant ses usages et ses limites. Pour bien choisir, il faut d’abord comprendre ce que chaque outil permet — et ne permet pas.
Voici un comparatif rapide pour y voir plus clair :
| Outil | Objectif | Quand l’utiliser | Avantages | Limites |
| Ishikawa | Identifier toutes les causes potentielles d’un problème | En début d’analyse, pour structurer la réflexion | Vision globale, collaboration visuelle, adaptable à tous les contextes | Ne hiérarchise pas les causes, ne propose pas de solution directe |
| 5 pourquoi | Remonter à la cause racine d’un problème | Après l’Ishikawa ou en cas de cause unique présumée | Simple, rapide, très orienté action | Trop simpliste si les causes sont multiples ou imbriquées |
| Pareto (80/20) | Identifier les causes les plus fréquentes ou impactantes | Pour prioriser les efforts d’amélioration | Chiffré, aide à hiérarchiser | Nécessite des données quantitatives fiables, n’explique pas les “pourquoi” |
| AMDEC | Anticiper les défaillances possibles d’un processus | En phase de conception ou de révision de processus | Préventif, structurant, très utilisé en industrie | Plus lourd à mettre en œuvre, demande une vraie expertise technique |
Chaque outil a sa place dans une démarche de résolution de problème. Le bon réflexe ? Les combiner. Un Ishikawa pour cartographier, un 5 pourquoi pour creuser, un Pareto pour prioriser. Et quand il faut aller plus loin : une AMDEC pour sécuriser.
Études de cas : exemples concrets de diagrammes Ishikawa
Le diagramme d’Ishikawa prend tout son sens quand il est utilisé sur le terrain. Voici trois exemples où il a permis de faire émerger les vraies causes d’un problème — au-delà des intuitions.

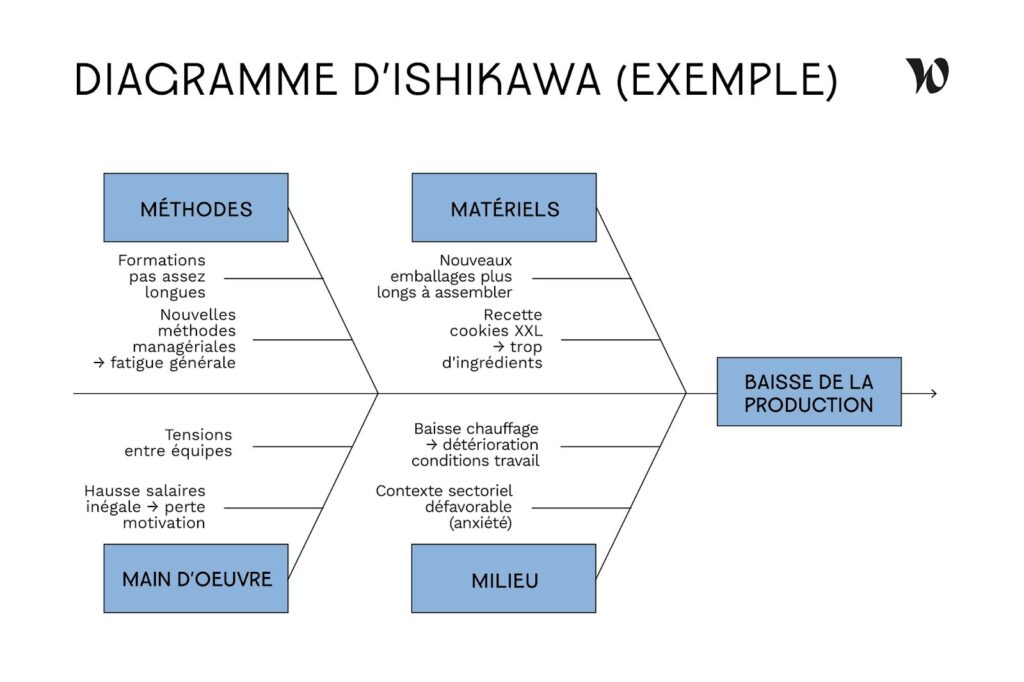

Agroalimentaire : baisse de production
La production ralentit, sans raison évidente. Grâce à un diagramme d’Ishikawa, l’équipe identifie un faisceau de causes : formations trop courtes, management épuisant, tensions salariales, emballages trop complexes, conditions de travail dégradées.
Le diagnostic révèle un problème systémique, non technique — et oriente les actions là où ça bloque vraiment.
Santé : chute de fréquentation
Un cabinet de kinés a vu sa patientèle baisser de 25 % en 6 mois. Le diagramme a pointé une offre peu lisible, une absence de visibilité locale, et l’arrivée d’un concurrent. En réorganisant l’accueil et en boostant sa présence en ligne, le cabinet a relancé sa dynamique.
E-commerce : conversions en berne
Une boutique en ligne perdait des ventes sans explication. Grâce à l’Ishikawa, l’équipe a ciblé une friction mobile ignorée : lenteur de navigation, bugs non remontés, manque de data segmentée. En deux mois, +18 % de conversion mobile.
Outils et modèles pour créer un diagramme Ishikawa
Pas besoin d’une solution complexe pour structurer un diagramme en arêtes de poisson. Ce qui compte, c’est la clarté, la lisibilité, et la capacité à collaborer. Voici quelques options efficaces — simples, gratuites ou déjà intégrées à vos usages quotidiens.
- Canva : idéal pour poser un modèle de diagramme Ishikawa propre et visuel, à partir de templates préconçus. Accessible à tous, sans besoin de formation.
- Lucidchart / Whimsical / Miro : parfait pour une co-construction d’un diagramme Ishikawa en temps réel avec vos équipes. Pensé pour les brainstormings à distance ou en atelier.
- PowerPoint / Google Slides : basique mais fonctionnel. On y glisse facilement les branches, les catégories, et les causes secondaires — sans apprentissage.
- Excel / Google Sheets : utile pour ajouter des données chiffrées, notamment des KPI liés au problème analysé. Les grilles facilitent la structure, même si le visuel reste sommaire.
- ERP ou CRM bien configuré : ces outils ne dessinent pas vos arêtes, mais ils alimentent la réflexion. En centralisant vos KPIs, vos historiques, ou vos tickets de support, ils posent la base de données pour construire un diagramme Ishikawa utile et réaliste.
Passer d’un problème flou à une action claire
C’est quand un problème devient flou qu’il commence à coûter cher.
Le diagramme d’Ishikawa remet de l’ordre. Il structure, il éclaire, il aligne. Pas besoin de slide léchée : juste des questions bien posées, un crayon, et l’envie d’aller au bout.
Méthode d’analyse, pas de solution — mais un point de départ béton pour tout plan d’action. En entreprise, sur le terrain, en réunion d’équipe : il permet de passer du “ça ne marche pas” au “voilà pourquoi”.
Et vous, quel problème attendez-vous de clarifier ?
